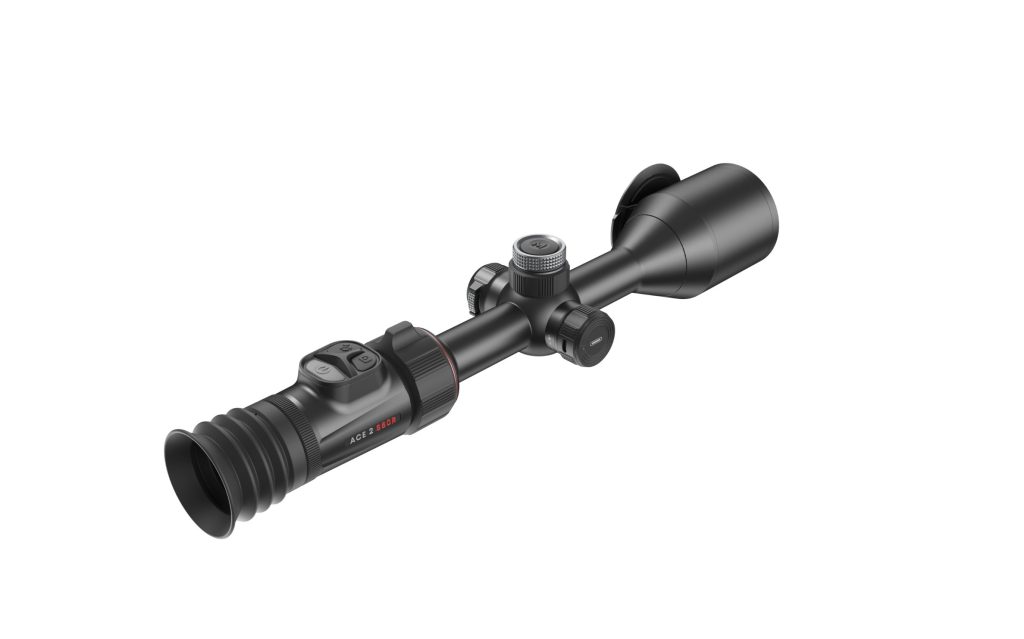

Szczegółowość obrazu termowizyjnego, możliwość obserwacji odległych obiektów, wysoka czułość temperaturowa oraz rozbudowana elektronika mogą decydować o praktycznej wartości nowoczesnej lunety termowizyjnej. NOCPIX ACE 2 S60R został opracowany właśnie z myślą o połączeniu tych elementów w jednym urządzeniu. Jest to najbardziej zaawansowany pod względem rozdzielczości obrazu model z serii ACE 2, wykorzystujący sensor 1280 × 1024 piksele, piksel o wielkości 12 μm oraz jasny obiektyw F60/1.0.
Takie zestawienie nie jest przypadkowe. Duża rozdzielczość detektora dostarcza znacznej ilości informacji termicznych, obiektyw o ogniskowej 60 mm pozwala skoncentrować obserwację na dalszych dystansach, a czułość NETD ≤12 mK zwiększa zdolność urządzenia do rejestrowania niewielkich różnic temperatur. Całość uzupełniają między innymi wyświetlacz AMOLED 2560 × 2560 px, dalmierz laserowy o zasięgu do 1200 m, kalkulator balistyczny, pamięć 64 GB, Wi-Fi oraz rozbudowany system zasilania.
S60R – kiedy rozdzielczość detektora zaczyna mieć praktyczne znaczenie
Najważniejszym elementem odpowiedzialnym za pozyskiwanie obrazu termicznego jest sensor VOx o rozdzielczości 1280 × 1024 piksele. Jest to parametr, który bezpośrednio wpływa na ilość informacji rejestrowanych przez detektor. Im większa liczba pikseli, tym więcej punktów pomiarowych może zostać wykorzystanych do odwzorowania obserwowanej sceny.
W przypadku S60R znaczenie ma również wielkość pojedynczego piksela wynosząca 12 μm. Parametr ten należy rozpatrywać razem z rozdzielczością sensora i zastosowaną optyką, ponieważ dopiero cały układ decyduje o sposobie odwzorowania szczegółów termicznych.
Rozdzielczość 1280 × 1024 oznacza łącznie ponad 1,3 miliona punktów obrazu.
Dla obserwacji termowizyjnej jest to istotna wartość, ponieważ pozwala uzyskać znacznie bardziej szczegółową reprezentację różnic temperatur niż w przypadku detektorów o niższej rozdzielczości. Przy dalszej obserwacji każdy dodatkowy szczegół obrazu może mieć znaczenie dla właściwej interpretacji tego, co znajduje się w polu widzenia.
Nie należy jednak traktować samej rozdzielczości jako jedynego wyznacznika jakości. Na końcowy rezultat wpływają również parametry optyczne, czułość termiczna, algorytmy przetwarzania obrazu, częstotliwość odświeżania oraz jakość wyświetlacza. W S60R zastosowano zestawienie wszystkich tych elementów.
NETD ≤12 mK – znaczenie wysokiej czułości termicznej
Drugim parametrem zasługującym na szczególną uwagę jest NETD ≤12 mK, czyli bardzo niska różnica temperatur odpowiadająca zdolności detektora do rejestrowania niewielkich zmian sygnału termicznego.
W praktyce wysoka czułość termiczna jest szczególnie istotna w sytuacjach, w których obserwowany obiekt i jego otoczenie mają zbliżoną temperaturę. Kontrast termiczny może wówczas być znacznie mniejszy niż podczas obserwacji wyraźnie nagrzanego obiektu na tle chłodnego środowiska.
Niski poziom NETD może więc pomagać w wychwytywaniu subtelnych różnic temperatur. Nie oznacza to oczywiście, że każda scena zostanie odwzorowana identycznie niezależnie od warunków. Na obserwację wpływają między innymi wilgotność, mgła, opady, temperatura otoczenia, przeszkody terenowe oraz właściwości termiczne poszczególnych powierzchni.
Połączenie NETD ≤12 mK z sensorem 1280 × 1024 px tworzy jednak bardzo mocną podstawę dla uzyskiwania szczegółowego obrazu termicznego.

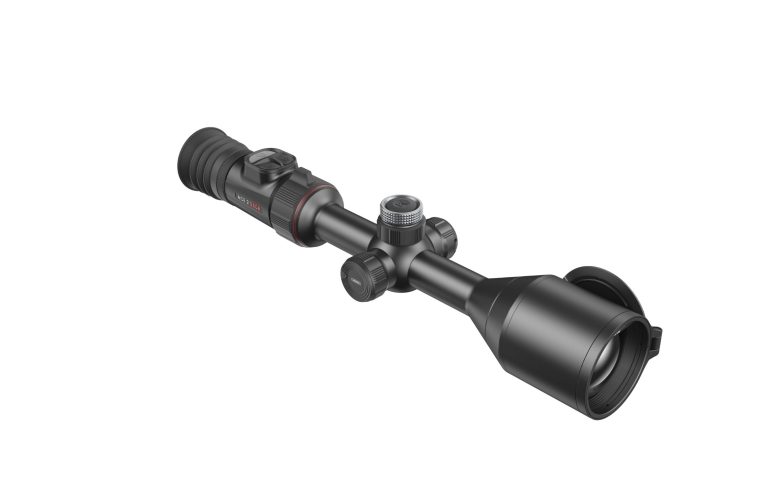

F60/1.0 – jasna optyka nastawiona na dalszą obserwację
Za obraz nie odpowiada wyłącznie sensor. Równie istotny jest obiektyw, który dostarcza promieniowanie podczerwone do detektora. W NOCPIX ACE 2 S60R zastosowano konstrukcję 60 mm F1.0.
Ogniskowa 60 mm predysponuje urządzenie do obserwacji na większych dystansach. Jednocześnie światłosiła F1.0 oznacza bardzo jasną konstrukcję optyczną. W przypadku termowizji jest to szczególnie istotne, ponieważ odpowiednia ilość promieniowania podczerwonego docierającego do detektora ma wpływ na możliwości całego układu.
Warto również zwrócić uwagę na kompromis związany z dłuższą ogniskową. Węższe pole widzenia ułatwia skupienie uwagi na bardziej oddalonym fragmencie terenu, lecz jednocześnie obejmuje mniejszy obszar. W S60R parametr ten został określony na 14,7 × 11,7°.
Na dystansie 100 metrów przekłada się to na liniowe pole widzenia wynoszące 25,6 × 20,5 m. Oznacza to, że obserwowany fragment przestrzeni pozostaje wystarczająco szeroki do prowadzenia obserwacji, a jednocześnie charakterystyka obiektywu sprzyja pracy na dalszych dystansach.
Powiększenie 2–4× i maksymalnie 28×
NOCPIX ACE 2 S60R oferuje optyczne powiększenie od 2× do 4×, natomiast maksymalne powiększenie sięga 28×.
Warto rozróżnić te dwa pojęcia. Powiększenie optyczne wynika bezpośrednio z konstrukcji układu optycznego, natomiast większe wartości uzyskiwane są dzięki rozwiązaniom cyfrowym. Przy wysokim powiększeniu cyfrowym szczególnego znaczenia nabierają jakość detektora oraz ilość informacji dostępnej w pierwotnym obrazie.
Właśnie tutaj wysoka rozdzielczość 1280 × 1024 px staje się ważnym atutem. Duża liczba pikseli zapewnia większy zapas informacji, który może być wykorzystany przy zwiększaniu powiększenia. Nie zmienia to jednak faktu, że przy bardzo wysokich wartościach zoomu obraz może być bardziej podatny na ograniczenia wynikające z warunków atmosferycznych i charakterystyki cyfrowego przetwarzania.
30/60 Hz – płynność obrazu termowizyjnego
Kolejnym istotnym parametrem jest częstotliwość odświeżania wynosząca 30/60 Hz. Określa ona częstotliwość aktualizowania obrazu prezentowanego przez urządzenie.
Wyższa częstotliwość może mieć znaczenie podczas obserwacji ruchu. Obraz jest wówczas aktualizowany częściej, dzięki czemu zmiany położenia obserwowanych obiektów mogą być prezentowane płynniej.
Nie należy jednak sprowadzać częstotliwości odświeżania do prostego stwierdzenia, że wyższa wartość zawsze oznacza lepszą obserwację. Znaczenie ma także rozdzielczość sensora, sposób przetwarzania danych, ustawienia urządzenia oraz charakterystyka wyświetlacza. W S60R zastosowano wszystkie te elementy jako część jednego systemu obrazowania.
AMOLED 2560 × 2560 – obraz oglądany przez użytkownika
Dane z detektora muszą zostać następnie odpowiednio zaprezentowane. W NOCPIX ACE 2 S60R wykorzystano wyświetlacz AMOLED o rozdzielczości 2560 × 2560 pikseli.
Jest to bardzo wysoka rozdzielczość ekranu, szczególnie istotna w urządzeniu, w którym obserwuje się obraz poprzez okular. Duża liczba pikseli wyświetlacza pozwala na precyzyjne przedstawienie informacji pochodzących z sensora i może poprawiać komfort analizowania drobnych szczegółów.
Istotna jest również możliwość regulacji dioptrii w zakresie -5 do +4 D. Dzięki temu obraz może zostać dopasowany do indywidualnych potrzeb wzroku użytkownika. Średnica źrenicy wyjściowej wynosi 10 mm, natomiast odstęp źrenicy wyjściowej określono na 60 mm.
Takie parametry mają znaczenie przede wszystkim dla ergonomii. Nawet bardzo zaawansowany detektor nie zapewni pełnego komfortu, jeżeli korzystanie z okularu będzie wymagało nienaturalnego ułożenia głowy lub oka.
Dalmierz laserowy do 1200 metrów
Jedną z najbardziej praktycznych funkcji dodatkowych S60R jest zintegrowany dalmierz laserowy klasy 1. Jego deklarowany zasięg wynosi do 1200 metrów, a dokładność określono na ±1 metr.
Dzięki integracji dalmierza z lunetą pomiar odległości nie wymaga korzystania z osobnego urządzenia. Informacja o dystansie może być następnie wykorzystywana przez pozostałe funkcje elektroniczne lunety.
Warto przy tym pamiętać, że rzeczywisty zasięg pomiaru może zależeć od właściwości mierzonego obiektu oraz warunków atmosferycznych. Parametr 1200 metrów należy zatem traktować jako wartość deklarowaną dla określonych warunków pomiarowych, a nie gwarancję identycznego wyniku w każdej sytuacji.
Wbudowany kalkulator balistyczny
S60R wyposażono również w kalkulator balistyczny. Jego zadaniem jest przetwarzanie danych związanych z odległością oraz parametrami wprowadzonymi do systemu, aby dostarczyć użytkownikowi dodatkowych informacji pomocnych w ocenie toru lotu.
Połączenie kalkulatora z dalmierzem tworzy logiczny ciąg technologiczny: urządzenie może określić dystans, a następnie wykorzystać uzyskane dane w obliczeniach.
Nie oznacza to jednak, że elektroniczny kalkulator eliminuje konieczność znajomości parametrów konkretnej konfiguracji. Dokładność obliczeń zależy od jakości i poprawności wprowadzonych danych, między innymi parametrów amunicji, warunków atmosferycznych czy ustawień urządzenia.
Właśnie dlatego kalkulator powinien być traktowany jako narzędzie wspomagające, a nie substytut właściwej wiedzy i praktycznej weryfikacji ustawień.
Rejestracja obrazu – 64 GB pamięci
NOCPIX ACE 2 S60R nie ogranicza się do bieżącej obserwacji. Urządzenie umożliwia wykonywanie zdjęć oraz nagrywanie filmów i audio, a zapis odbywa się w pamięci wewnętrznej o pojemności 64 GB.
Ciekawym rozwiązaniem jest również nagrywanie aktywowane odrzutem. Pozwala ono automatycznie uruchomić zapis w związku z wykryciem określonego zdarzenia przez urządzenie. Funkcja ta może mieć znaczenie w sytuacjach, w których ręczne rozpoczęcie nagrywania byłoby mniej wygodne.
Dostępna galeria pozwala natomiast przeglądać zapisane materiały bez konieczności natychmiastowego przenoszenia ich na inne urządzenie.
Wi-Fi i aplikacja – dodatkowy wymiar obsługi
Wbudowane Wi-Fi oraz współpraca z aplikacją rozszerzają możliwości związane z zarządzaniem urządzeniem i zapisanymi materiałami.
Łączność bezprzewodowa może być wykorzystywana między innymi do obsługi wybranych funkcji, przesyłania danych czy współpracy z oprogramowaniem producenta. W przypadku nowoczesnych urządzeń termowizyjnych aplikacja staje się coraz częściej elementem całego ekosystemu, a nie wyłącznie dodatkiem.
Z punktu widzenia użytkowego oznacza to możliwość wygodniejszego zarządzania zapisami oraz korzystania z funkcji cyfrowych bez ograniczania się do samego interfejsu lunety.
Zasilanie dwoma akumulatorami
Długotrwała praca w terenie wymaga odpowiednio zaprojektowanego systemu zasilania. S60R wykorzystuje wbudowany akumulator 3650 mAh oraz wymienny akumulator 18650 o pojemności 3650 mAh.
Według specyfikacji maksymalny czas pracy wynosi do 7 godzin przy temperaturze 22°C. Jest to wartość zależna od sposobu korzystania z urządzenia. Intensywne wykorzystywanie wyświetlacza, dalmierza, Wi-Fi czy innych funkcji może wpływać na rzeczywisty czas działania.
Dodatkowym rozwiązaniem jest możliwość wykorzystania zewnętrznego zasilania 5 V przez USB-C. Zwiększa to elastyczność podczas długich sesji obserwacyjnych, ponieważ możliwe jest korzystanie z dodatkowego źródła energii.
IP67 i zakres pracy od -20 do +50°C
Sprzęt przeznaczony do pracy terenowej musi być przygotowany na zmienne warunki środowiskowe. Obudowa NOCPIX ACE 2 S60R spełnia wymagania klasy IP67.
Pierwsza cyfra oznaczenia odnosi się do ochrony przed wnikaniem pyłu, natomiast druga do odporności na wodę w zakresie przewidzianym dla tego poziomu ochrony. Nie oznacza to pełnej odporności na wszystkie możliwe warunki, lecz wskazuje na konstrukcję przygotowaną do pracy w wymagającym środowisku.
Deklarowany zakres temperatury pracy wynosi od -20°C do +50°C. Jest to istotne szczególnie podczas użytkowania w chłodniejszych miesiącach, gdy elektronika oraz akumulatory są narażone na znacznie niższe temperatury niż w warunkach laboratoryjnych.
980 gramów i konstrukcja przystosowana do odrzutu
Masa urządzenia wynosi 980 gramów, a wymiary to 397 × 73 × 92 mm. Przy tak rozbudowanym wyposażeniu jest to parametr istotny z punktu widzenia ergonomii całego zestawu.
W przypadku lunety termowizyjnej masa wpływa nie tylko na wygodę przenoszenia, lecz również na sposób wyważenia całej konstrukcji. Znaczenie ma więc jej rozkład oraz sposób montażu.
S60R został dodatkowo przystosowany do pracy przy energii odrzutu broni gwintowanej wynoszącej do 7000 J. Parametr ten wskazuje na konstrukcję projektowaną z uwzględnieniem znacznych obciążeń mechanicznych.
Co właściwie daje połączenie wszystkich parametrów?
Najciekawszą cechą NOCPIX ACE 2 S60R nie jest pojedynczy parametr, lecz sposób, w jaki poszczególne elementy współpracują ze sobą.
Sensor 1280 × 1024 px odpowiada za wysoką szczegółowość rejestrowanego obrazu.
Piksel 12 μm stanowi część charakterystyki detektora. NETD ≤12 mK wspiera rejestrowanie niewielkich różnic temperatur. Obiektyw F60/1.0 dostarcza odpowiednią ilość promieniowania podczerwonego i jest dostosowany do obserwacji na dalszych dystansach.
Następnie informacje są prezentowane na AMOLED 2560 × 2560 px, a użytkownik otrzymuje do dyspozycji zakres powiększenia optycznego 2–4× i maksymalnie 28×. Całość uzupełniają dalmierz, kalkulator balistyczny, nagrywanie, pamięć 64 GB, Wi-Fi oraz aplikacja.
Takie zestawienie powoduje, że ACE 2 S60R można postrzegać nie tylko jako urządzenie do rejestracji promieniowania cieplnego, ale jako rozbudowany system obserwacyjny.
S60R jako narzędzie do wymagającej obserwacji
Parametry techniczne NOCPIX ACE 2 S60R jednoznacznie pokazują, że konstrukcja została przygotowana z myślą o użytkownikach oczekujących przede wszystkim szczegółowego obrazu oraz możliwości prowadzenia obserwacji na większych dystansach.
Najważniejszym punktem pozostaje tutaj sensor 1280 × 1024 px, będący najwyżej rozdzielczym detektorem zastosowanym w serii ACE 2. Jego możliwości wzmacniają NETD ≤12 mK oraz jasny obiektyw F60/1.0. Za prezentację obrazu odpowiada natomiast wyświetlacz AMOLED o imponującej rozdzielczości 2560 × 2560 px.
Do tego dochodzi szeroki zestaw funkcji dodatkowych: dalmierz laserowy klasy 1 do 1200 metrów z dokładnością ±1 m, kalkulator balistyczny, nagrywanie aktywowane odrzutem, 64 GB pamięci, Wi-Fi, aplikacja oraz system zasilania wykorzystujący dwa akumulatory i możliwość podłączenia zewnętrznego źródła energii.
Nie bez znaczenia pozostaje również odporność konstrukcji. Klasa IP67, zakres pracy od -20 do +50°C, masa 980 g oraz odporność na energię odrzutu do 7000 J wskazują na urządzenie przygotowane do wymagającego użytkowania terenowego.
NOCPIX ACE 2 S60R – technologia podporządkowana szczegółowości
NOCPIX ACE 2 S60R został skonstruowany wokół jednej wyraźnej idei: zapewnienia możliwie dużej ilości informacji podczas obserwacji termowizyjnej, a następnie udostępnienia użytkownikowi narzędzi pozwalających tę informację odpowiednio wykorzystać.
Rozdzielczość 1280 × 1024 px, piksel 12 μm, czułość NETD ≤12 mK, częstotliwość 30/60 Hz, obiektyw 60/F1.0, powiększenie do 28× oraz zasięg detekcji do 3100 m tworzą podstawę systemu obrazowania. Wyświetlacz AMOLED 2560 × 2560 px pozwala natomiast zaprezentować uzyskane dane w wysokiej rozdzielczości.
Do tego dochodzą funkcje, które przenoszą urządzenie poza klasyczną definicję lunety termowizyjnej. Dalmierz laserowy, kalkulator balistyczny, rejestracja zdjęć i filmów, pamięć 64 GB, Wi-Fi, aplikacja oraz nagrywanie aktywowane odrzutem tworzą rozbudowane środowisko pracy.
W efekcie NOCPIX ACE 2 S60R stanowi zaawansowaną konstrukcję dla użytkowników, dla których szczegółowość termowizyjnego obrazu, możliwość obserwacji dalszych dystansów oraz szeroki zakres funkcji dodatkowych mają kluczowe znaczenie. Największą siłą tego modelu jest nie pojedyncza liczba w specyfikacji, lecz konsekwentne połączenie wysokorozdzielczego detektora, jasnej optyki, zaawansowanego wyświetlacza i rozbudowanej elektroniki w jednej, odpornej na wymagające warunki konstrukcji.
